ツールプリセッタ



KYORITSU SEIKI

ISⅢ-6040


測定範囲

長さ方向(Z軸):50 ~ 600mm
径方向(X軸):0 ~ ϕ400mm



カウンタ最小表示値

長さ方向(Z軸):0.001mm
径方向(X軸):ϕ0.002mm





マシニングに取り付ける刃物の刃長測定用です。

3次元測定機

Mitutoyo
Crysta-Plus M544

測定範囲　X500　Y400　Z400
最大質量180kg

複雑な形状のワークの寸法や位置度の測定に使用します。


測定機器

工具顕微鏡
Mitutoyo
TM-505


最大測定高さ　115㎜

測定範囲　50×50㎜

最大積載重量　5ｋｇ





ノギスなどでは測ることのできないワークに使用します。

小型表面粗さ測定機
サーフテストSJ-210



検出範囲　360μm

分解能　360μm/0.02μm

　　　　   100μm/0.006μm

　　  　　 25μm/0.0002μm

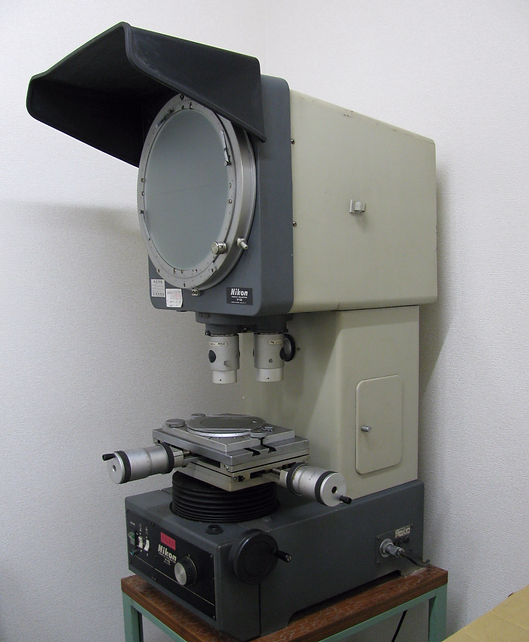

投影機
Nikon
V-12
画像寸法測定器
IM-7020

視野

広視野モード200ｘ200

高精度モード125ｘ125

​

測定精度　

広視野モード　+-5~7μm

高精度モード　+-2~4μm

​

設定したものの寸法や位置度・真円度までワンタッチで瞬時に測定できる画像測定機です。

エッジ検出により投影不可のものも測定できますが精度は投影に比べ多少落ちます。

​
